93.96聚氨酯桔紋漆-產品概述

是以羥基丙烯酸樹脂為基料，異氰酸酯加成物為固化劑配制而成的雙組份面漆, 屬物理干燥型，漆膜具有良好的機械性能，硬度高，附著力好，漆膜表面花紋細致，立體感好。

設計用途

適用于大型不能烘烤的機電產品如各種機床，紡織機械，鍛壓機械，塑料機械，儀器，工業(yè)縫紉機等的表面保護裝飾。

物理特性

顏色                        按色卡

光澤                        高光

體積固體份                  50%

閃點                        >25℃

揮發(fā)性有機成分（VOC）       約430克 / 公升

密度                        約1.2克 / 厘米3

施工說明

混合比例                     基料∶固化劑 = 20：4（重量比）

混合后適用時間           10℃：10小時，23℃：4小時，30℃：2小時

刷涂或滾涂                  不適用

無氣噴涂                     不適用

空氣噴涂                     噴嘴壓力                0.5-0.8兆帕

                                  噴嘴孔徑                2.5-3.0毫米

                                  稀釋比                  0-25%

稀釋劑/清洗劑             609聚氨酯稀釋劑

                                  建議在油漆基料固化劑組分混合均勻后再添加適量的稀釋劑

                                  避免添加過量的稀釋劑，否則會降低其抗流掛性和延長固化時間

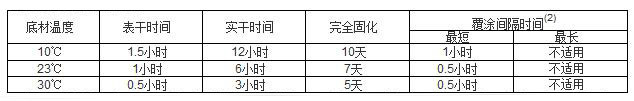

干燥時間和覆涂間隔時間(1)

(1) 該數(shù)據(jù)僅做參考使用。實際的干燥時間和覆涂間隔實際取決于油漆干膜厚度、通風、濕度及前道配套油漆等因素。

(2) 覆涂前表面必須干燥且沒有污物。待前面涂層完全固化后再進行后續(xù)涂層的施工附著力較好。如涂層長時間暴露，覆涂前必須使表面變粗糙以保證涂層間的附著力。

表面處理

已涂裝表面       表面必須干燥；按SSPC-SP1的規(guī)定，用溶劑清除表面所有油脂；用清水去除表面的鹽分和污漬。已腐蝕的區(qū)域必須用合適的底漆修補。

施工條件

底材表面溫度不低于5℃，且至少高于空氣露點溫度3℃，相對濕度不超過85%（溫度和相對濕度應在底材附近測量）。

底材表面溫度不超過40°C，否則應選擇合適的噴涂方式并按要求添加適當稀釋劑，以防止干噴。在極端情況下，為防止流掛可適當減低涂層干膜厚度。

當在密閉空間涂裝時，需提供適當?shù)耐L設備以保證漆膜固化。

基料和固化劑混合后，溫度需高于15℃，否則應添加稀釋劑以達到施工所需粘度。

推薦配套

以下是典型高性能涂裝體系：

91.61環(huán)氧磷酸鋅底漆                1 x 50μm    (干膜厚度)

93.96 丙烯酸聚氨酯桔紋漆         1 x 80μm   （干膜厚度）

儲存

必須按照國家規(guī)定儲存。儲存環(huán)境應干燥、陰涼、通風良好，避免高溫，遠離火源。包裝容器須保持密封。儲存有效期至少為12個月。

健康和安全

請注意包裝容器上的警告標識。在通風良好的環(huán)境下使用。不要吸入漆霧，避免皮膚接觸。油漆濺在皮膚上要立即用適用的清洗劑、肥皂和水沖洗。濺入眼睛要用水充分沖洗，并立即就醫(yī)治療。

聲明

本產品說明書中提供的信息完全基于我們在實驗室和實踐中所獲得的知識。但由于產品的使用通常都是在我們控制范圍之外，所以我們只給予產品本身質量的保證。我們保留不預先通知而修改說明書的權利。
