簡介

100%高固態(tài)、強韌性、雙組分、膨脹型防火涂料，適用于油氣、化工、能源、運輸和國防等多個行業(yè)，用于爆炸、烴類噴射型火災、池火和流淌火等潛在危害的防護。也可用于LNG設(shè)施的極低溫泄露防護(CSP)。

主要性能

?為各類結(jié)構(gòu)和模塊部件(甲板，艙隔板和防火板壁）,工藝容器，管道工程和其它一些特別需要強化安全的相關(guān)設(shè)備提供被動型防火保護?？纱_保結(jié)構(gòu)的穩(wěn)定性和完整性，并滿足相關(guān)絕熱要求。

?適用于國際標準ISO 12944-2 腐蝕環(huán)境分類等級的C5和CX(海上）所定義的海岸和海上兩個級別的腐蝕環(huán)境。

?可適用于多種工業(yè)環(huán)境，也可抗耐一般化學品的濺落和泄漏類污損。

?可適用于鋁材，碳鋼，鍍鋅件，普通不銹鋼/雙相不銹鋼等各類底材。

?可抗耐構(gòu)件在裝配、運輸、過度裝載所引起的振動、磨損和撓曲，以及環(huán)境低溫所引起的涂層破損。

?可承受住汽云爆炸，包括爆炸產(chǎn)生的超高壓力和二次沖擊波所造成的損傷。

?可采用噴涂或泥刀抹刮涂涂裝方式進行施工。也可轉(zhuǎn)化為罩涂閥門和法蘭的成型模具用品。

?通過了第三方實驗依據(jù)多個國家和國際通用試驗標準的試驗檢測，其中包括：美國ASTM E-84, 英國BS 476, 中國GB 14907,

俄羅斯GOST R 53295, GOST R EN 1363-2, 國際海事組織IMO FTP Code, 國際ISO 22899-1, ISO 12944, ISO 20902-1, ISO 20088-3, 美國國家防火協(xié)會NFPA 290, 挪威NORSOK M501 第6版, 美國UL 2431 and UL 1709 Rev.5。

?國際主流船級社的型式認可證書，如美國ABS, 挪威DNV, 英國LR, 俄羅斯RMRS。

?工作溫度適用范圍：攝氏-60°C (華氏-76°F) 至攝氏 +80°C (華氏176 °F)的持續(xù)溫度；對于僅為短時間和非頻繁性的超出此范圍的低溫，則請垂詢PPG的技術(shù)代表。

顏色與光澤

?灰色（不調(diào)色）。

?平光

?后續(xù)可配品種廣泛的各種顏色和光澤的面漆。

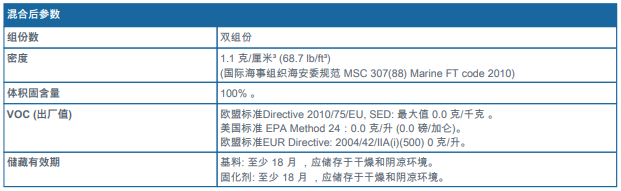

基本參數(shù)

備注:

-漆料應(yīng)存儲在干燥環(huán)境，不可直接暴露于陽光，環(huán)境溫度在 0°C (32°F) 至 35°C (95°F)。超出范圍，敬請垂詢PPG 技術(shù)代表。

-實測質(zhì)量密度會隨溫度，檢測方法，施工方法及所用設(shè)備不同而有所差異。

-涂裝用量應(yīng)考慮損耗系數(shù)。

推薦底材狀況與溫度

?底材必須堅固，干燥和潔凈，無任何污染物，表面處理達到施工指導的規(guī)定。

?涂層體系的配套底漆應(yīng)符合該涂層體系規(guī)格書規(guī)定的干膜厚度，完全固化時間和覆涂間隔時間等技術(shù)要求。

?僅適用確認過的配套底漆。有疑問，敬請垂詢PPG技術(shù)代表。

?如需要可選配裝飾性面漆，但須與環(huán)氧防火涂料NX相匹配。有關(guān)事宜，敬請垂詢PPG技術(shù)代表。

?若遇與之配套的涂層為非PPG底漆或外面漆，則敬請垂詢PPG的技術(shù)代表。

?環(huán)氧防火涂料NX需要加固網(wǎng)時，則應(yīng)參照涂裝施工指導的規(guī)范要求進行操作。

底材溫度和施工條件

?低于攝氏 10°C (華氏50°F) 的環(huán)境溫度也可接受，但涂層達到預期硬度的時間勢必會延長。若環(huán)境溫度低于攝氏5°C (華氏41°F)時則固化反應(yīng)趨于停止, 但當環(huán)境溫度回升后，則固化反應(yīng)漸漸恢復。

?在涂裝施工和涂層固化過程中必須確保底材溫度至少高于露點溫度攝氏 3°C（華氏5°F) 以上。

?涂裝施工階段的環(huán)境相對濕度應(yīng)不超過 85% 。

使用說明

?應(yīng)嚴格按照PPG的環(huán)氧防護涂料NX的施工指導操作。

調(diào)配混合比例

?體積混合比: 基料：固化劑= 2.28:1

?重量混合比例：基料：固化劑= 3.24 : 1

備注: 寬容度 ± 10%。當采用單組分泵或泥刀抹涂施工時，建議須整套20千克一次性調(diào)配混合。

無氣噴涂 – 可加熱型雙組份噴漆泵 (首選)。

?更多細則，敬請參閱涂裝施工指導手冊。

推薦稀釋劑

無需添加稀釋劑。稀釋劑 91-92 可用于輥涂和設(shè)備清洗。

備注: 軟管配置應(yīng)盡可能短；宜選用有絕熱和/或可加熱的軟管。

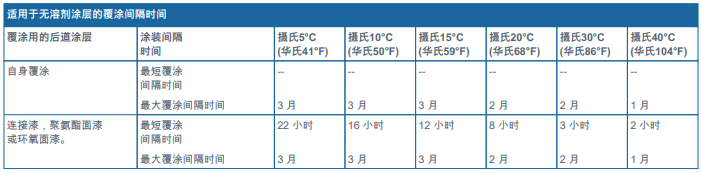

備注:

-表面必須干燥和潔凈，無任何污染物。

-漆料在添加稀釋劑之后，涂層的最短覆涂間隔時間則應(yīng)相應(yīng)增加，以期防止溶劑滯留。

-采用典型的涂裝施工方式,濕碰濕涂裝,一次完工就可達到設(shè)計防火等級。有關(guān)詳情，敬請參閱防火涂料PITT-CHAR NX的施工指南細則。

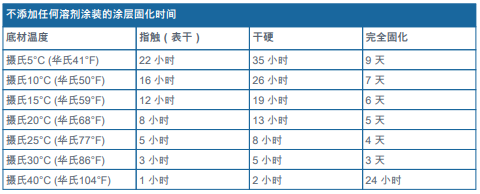

備注:

-在涂裝施工和涂層固化期間必須保持充分和連續(xù)的通風。

-實際上的固化時間可能還會隨底材、環(huán)境和漆料的溫度變化而有所不同。

-涂層從一般可進行后道處理工序的手指捻壓硬干過渡到可踩踏硬干的干燥時間需要翻倍。

-更多細則，敬請參閱涂裝施工指導手冊。

備注:

-混合后適用期由多種可變因素決定，包括漆料溫度 ?底材溫度 ?混合時間 ?稀釋比例等。所列數(shù)據(jù)僅供參考。

-混合后適用期不是針對雙組分泵施工而提供的。

安全防范

?本品雖為無溶劑涂料，但也要切記避免吸入漆霧，以及防范漆料接觸污損皮膚和眼睛！

?敬請參閱本品的材料安全數(shù)據(jù)說明書和產(chǎn)品包裝的標識，以全面了解相關(guān)的安全注意事項和防范預案須知。

Ref. P656 頁 2/5

產(chǎn)品說明書 2022年10月10日 (2022年10月5日的修訂版)

PPG PITT-CHAR? NX

環(huán)氧防火涂料NX

無氣噴涂 -單組份噴漆泵

? 更多細則，敬請參閱涂裝施工指導手冊。

推薦稀釋劑

稀釋劑 91-92 。

稀釋劑用量

典型劑量為0-5%之間（(0 至 0.7 升), 但須控制總量最多不超過10%（1.4升）。

備注:

- 額外添加稀料會影響抗流掛性能，表面成型狀態(tài)和覆涂間隔時間。

- (混合后)漆料的溫度需要維持在攝氏 23°C (華氏73°F)至攝氏35°C (華氏95°F) 。

- 軟管的最大長度不宜超過30米（100英尺）。

- 推薦壓力比高于65:1的噴漆泵。

- 在無氣噴涂完工后，應(yīng)采用輥筒和推薦溶劑修整光潤表面。

泥刀

? 敬請參閱涂裝施工指導手冊

推薦稀釋劑

稀釋劑 91-92 。

稀釋劑用量

0 – 2% (0 至0.3 升)

清洗溶劑

稀釋劑 91-92

備注: 至于其它可選替換清洗溶劑，敬請垂詢PPG技術(shù)專家。

補充參數(shù)
